Главная / Статьи / Защитно-улавливающие экраны на вентилируемом фасаде

Защитно-улавливающие экраны на вентилируемом фасаде

В продолжение главной темы по защитно-улавливающим металлическим сеткам в этом разделе мы рассмотрим защитно-улавливающие экраны (ЗУЭР) на вентилируемом фасаде.
К нам было много обращений по установке защиты от падений наледи на вентилируемом фасаде. И мы отказывались от выполнения этой работы в силу недостаточной прочности фасадной конструкции или значительной трудоемкости процесса. Но выход все же нашелся.

Крепление ЗУЭР на несущую стену вентилируемого фасада

Примем его как основной вариант крепления экранов. Здесь более-менее все понятно: снимается облицовка, ставятся закладные элементы на стену с мощным надежным крепежом. Далее, на эти закладные элементы крепится сама сетка. Трудоемкий процесс, но очевидный и надежный.

Монтаж защитных решеток на несущие стены вентилируемого фасада
Защита оборудования от падения сверху

Но а если под вентфасадом газосиликатные блоки или шлакоблоки? Тогда рассматриваем второй вариант. А это крепление ЗУЭР на подвесную систему самого вентилируемого фасада.

Защитно-улавливающие решетки на несущей стене вентилируемого фасада
Защитно-улавливающие решетки, имеющие закладные элементы на несущей стене вентилируемого фасада
ЗУР на несущей стене вентилируемого фасада

Крепление ЗУЭР на подвесную систему вентилируемого фасада

Здесь не все так очевидно. Во-первых, сама подвесная конструкция должна быть достаточно прочной и надежной. Во-вторых, ЗУЭР необходимо выполнять легкой и с небольшим выносом. Обычно выступающая часть не более 1-го метра, так, как при большем размере сильно возрастает нагрузка на растяжку. В третьих, защитно-улавливающие экраны необходимо подводить как можно выше к местам срыва наледи и снега, исключая разгон при падении.
Решением этой задачи послужил каркас из закаленного алюминия и закрепленной на него сварной стальной сетки. Количество точек крепления растяжек и каркаса, при этом, увеличивается по сравнению с креплением на бетон или кирпичную стену.

Защитно-улавливающие экраны на вентилируемом фасаде
Монтаж ЗУЭР на конструкцию вентилируемого фасада

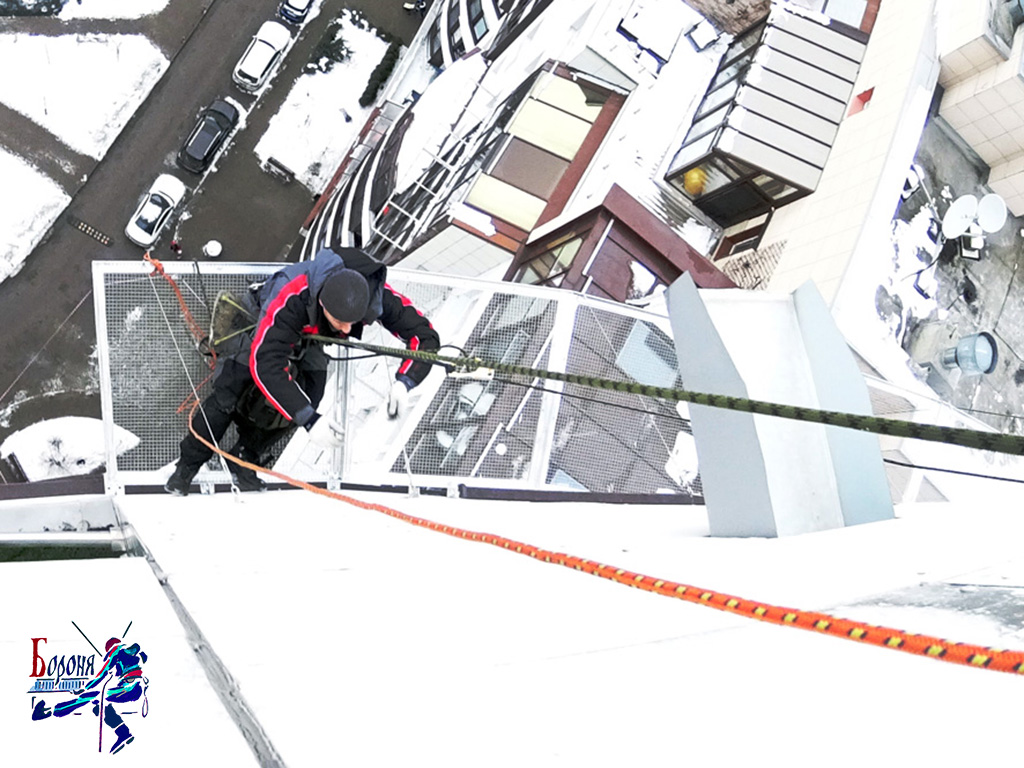

Фото защитно-улавливающих экранов-решеток на вентилируемом фасаде
Защитно-улавливающие экраны на вентилируемом фасаде
Закрепление защитно-улавливающих экранов на подсистему вентилируемого фасада

Защитно-улавливающие экраны на вентилируемом фасаде на растяжках из стального троса. Такая конструкция не плохо себя зарекомендовала в зимний период, спасая пешеходов и автомобили.
